3ème Année Manip Radiologie Contrôle Qualité

Contrôle qualité en imagerie médicale a modalité Rx

Contrôle qualité en imagerie médicale a modalité Rx

Manipulateur en Imagerie medicale, Manipulateur en  Electroradiologie , Technicien   en Radiologie medicale

CONTROLE QUALITE EN IMAGERIE MEDICALE A MODALITE RX


1. Radiologie Conventionnelle: Qualité Et Contrôle Qualité

Dans ce module je veux vous expliquer tous ce que vous etes besoIn de connaitre en tant qu'un etudiant ou bien un professionel specialiser dans limagerie medicale et la radiologie manipulation et interpritation.


Découverte il y a and d’un siècle, la radiologie joue actuellement, et malgré lupuss progrès tels que le scanner l’écho-graphie ou l’IRM, jouerôle majeur dans les différents domaines  la médecine et non pas seulement dans le diagnostic mais  aussi dans le traitement.


Et pour garantir la reussite de ces rôle, ces chaînes radiologiques doivent être contrôlées périodiquement sans arret.


Et parmi ces contrôles se trouve le contrôle qualité don't un des objectifs est d'assurer une meilleure qualité radiologique; des examens, des photos, pour garantir la reussite d'examens, garantie le meilleur interpritation qui nous donne le meilleur analytique et le meilleur CAT.

2. Historique

La radiographie est la première method d’imagerie médicale. Elle existe depuis 1895 grâce aux travaux du physicien allemand Wilhelmy Conrad Roentgen qui a découvert par hasard le rayon X. Il le nommer les rayons invisibles « rayons X» à purpose de leur nature inconnue.

3. Chaine De Radiologie Conventionnelle

    Principe physique

La radiologie est une exploration du corps humain ou autre par les Rx qui ont la propriété d’être absorbés par les materials solides, ou d’être atténués par toutes sortes de materials.

L’examen de radiologie consiste à impressionner sur un support argentique les différences de la densité d’un organe traversé par ces rayons.

Actuellement, à cette approach révolutionnaire se sont ajouté des produits de contraste pour la netteté de l’image. Depuis il y a beaucoup d’améliorations jusqu’à la numerisation actuelle.

Les différentes composants de la chaîne

La radiologie conventionnelle :

  • Générateur HT
  • Pupitre de commande (constante kv,ma,ms,mas,foyer...)
  • Tube à RX
  • Filtre
  • Diaphragme (Localisateur )
  • Grille AD
  • Table d’examen et ses Annexes
  • Chambre noire du traittement analogique
  • Développeuse automatique ou manuelle
  • le Négatoscope
Les différentes composants de la chaîne


4. La Qualité

Définition

Selon l’organisation internationale de normalisation (ISO), la qualité est « l’ensemble des propriétés et caractéristiques d’un service ou d’un produit qui confèrent l’aptitude à satisfaire des besoins exprimés ou implicites »

La qualité en milieu hospitalier

La qualité radiologique en milieu hospitalier est pour savoire fair satisfaire le patient. Le service du maintenance biomedicale joue un rôle majeur dans cette satisfaction en mettant à la disposition du patient un matériel fiable.

Cette qualité concerne aussi l’optimisation des ressources, la maîtrise des coûts et des délais,…

5. Le Contrôle Qualité

Définition

C'est l'ensemble des taches pratiquees dans le cadre d'évaluer la performances de ce materiel revendiquées par le fabricant du la preiemier fois de sa marche ou instalation.

le contrôle de qualité  interne,réalisé par l'exploitant ou sous sa responsabilité par un prestataire; externe, lorsqu'il est pratiquer par une agence fabricante de ce genre du materiels ou bien un  organisme indépendant de l'exploitant, du fabricant et de celui qui assure leur maintenance.

Pourquoi le contrôle qualité en radiologie ?

La chaîne radiographique est constituée d’une série d’instruments et de matériels qui ont tous leur rôle à jouer dans la qualité de l’image.

Si une partie de cette chaîne tombe en panne ou présente des anomalies, c’est l’image résultante qui va être de mauvaise qualité.

Pratiquement on cherche en premier lieu à réduire les doses de rayons appliquées au patient comme indiqué par les normes. En améliorant la qualité de l’image  la qualité des diagnostics est améliorée donc la qualité de soins et réduction des dépenses dues aux rejets des mauvais films et des examens inutiles.

6. Différentes Contrôles Qualité En Radiologie

Comme pour tout autre équipement biomédical, le contrôle qualité est fait à la réception de l’équipement, après une maintenance corrective ou préventive ou périodiquement.

Les différents paramètres à contrôler sont indiqués dans le diagramme suivant. Les fréquences et les buts de ces contrôles sont aussi indiqués dans que les tableaux qui suivent. Pour la chaîne radiologique six maillons de cette chaîne sont à contrôlés.



Les différents contrôles qualité en radiologie

Générateur haute tension

Le générateur est  la partie de base qui fournit une tension adéquate au tube radiogène .Ses paramètres à contrôler sont : tension d’entrée, tension de sortie, isolation galvanique et courant de sortie.

Ces paramètres doivent être dans les tolérances admissibles et spécifiés par le fabricant de la radiologie pour la protection du patient et des utilisateurs, et pour la qualité d’image. Les choix des constantes KV, mAs déterminent en effet le noircissement du film.

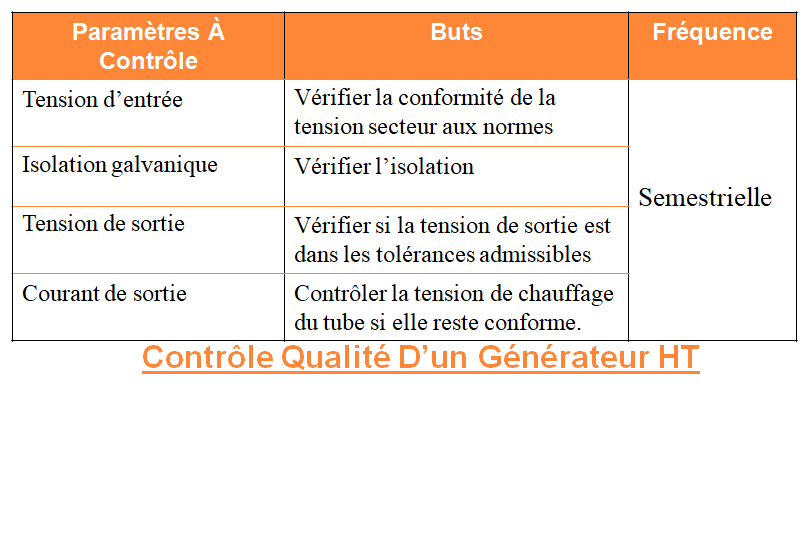

Contrôle qualité d’un générateur HT


Contrôle qualité d’un générateur HT

Contrôle qualité d’un tube a RX

Contrôle qualité d’un tube a RX

Cassettes Radiologique (K7)

   Un contrôle rigoureux doit être fait sur les cassettes pour que l’image soit nette. C’est sur film qu’on recueille l’image et il est dans la cassette qui peut occasionner des interfaces pouvant occasionner des voiles.

Contrôle qualité des cassettes

Contrôle qualité des cassettes

Chambre Noire

Le développement des films qui nécessitent une chambre noir doit se faire dans des conditions optimales de qualité exigées. La chambre est étanche pour arrêter toute lumière venant de l’extérieur. La température et l’hygrométrie doivent  être  dans les normes des fabricants des films utilisés.

Contrôle qualité d’une Chambre noire

Contrôle qualité d’une Chambre noire

Développeuse

La machine à développer équipée des cuves de révélateur et de fixateur met l’image sur le film après passage de celui-ci dans ces cuves. Actuellement, sur le marché nous trouvons des développeuses dits « à plein jour », mais elles ne sont pas concernées par ce travail.

Contrôle qualité d’une Développeuse

Contrôle qualité d’une Développeuse


En Resume

Le problème qui se pose maintenant est comment arriver à mettre ces contrôles en œuvre pour profiter du maximum de ses avantages.


Cours Du 3ème Année Manip en Radiologie


Module :  IRM Physique Appliquée














----------------------------------------------------------------------

Ne jamais oublier que
Un examen radiologique correct
(manipulation, position, condition et critère de réussite)
  1. Implique des cliches et images radiographiques de bonne qualité facile à interpréter
  2. Implique une interprétation correcte et un vrai diagnostique à poser
  3. Donc un traitement efficace qui doit arrêter les douleurs et les souffrances des patients

Donc soyez responsable c’est le temps de devenir un pro dans la radiologie manipulation et interprétation

Suivez-nous et partagez tout est gratuit, il y a plusieurs collègues qui sont besoins de nous
Merci à vous

----------------------------------------------------------------------
